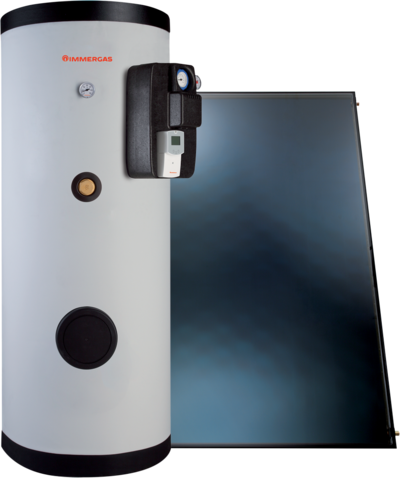

INOX SOL 300 V2

Pacchetto solare a circolazione forzata con collettori piani CP4 XL e unità bollitore INOXSTOR V2 da 300 litri.

Soluzioni ideali per uso domestico.

Caratteristiche tecniche INOX SOL 300 V2
Codice 3.027834
Numero collettori 2
Tipologia collettore Piano CP4 XL
Unità Bollitore (litri) INOXSTOR 300 V2
Vaso d'espansione solare (litri) 18
Tanica di glicole (n°) 1 da 20 kg

Caratteristiche tecniche INOX SOL 300 V2
Codice 3.027834
Numero collettori 2
Tipologia collettore Piano CP4 XL
Unità Bollitore (litri) INOXSTOR 300 V2
Vaso d'espansione solare (litri) 18
Tanica di glicole (n°) 1 da 20 kg

Gallery

Cerca il centro assistenza più vicino

Il presente pacchetto solare, finalizzato alla produzione di acqua calda sanitaria, è composto da:

  • 2 COLLETTORI PIANI CP4 XL (2,52 m2 lordi ciascuno) completi di 1 telaio di supporto in alluminio per due collettori in installazione verticale
  • UNITÀ BOLLITORE INOXSTOR V2 da 300 litri in acciaio Inox per produzione di acqua calda sanitaria, coibentata a doppio serpentino in acciaio Inox comprensiva di sonda NTC per collegamento caldaia Immergas < 35 kW, di staffe per l'installazione del relativo gruppo di circolazione e valvola di ritegno. È possibile montare direttamente sul bollitore il gruppo di circolazione singolo a basso consumo e la centralina di regolazione.
    L'utilizzo di questa Unità Bollitore comporta l'installazione di un vaso espansione sanitario e di una valvola di sicurezza opportunamente dimensionati, non compresi nella fornitura
  • GRUPPO DI CIRCOLAZIONE SINGOLO A BASSO CONSUMO con valvola di sicurezza 6 bar e regolatore di portata (1-6 l/min), con relativo kit di collegamento
  • CENTRALINA DI REGOLAZIONE con sonde temperatura (Unità Bollitore e Collettore)
  • VASO DI ESPANSIONE da 18 litri con accessori
  • RACCORDERIA IDRAULICA COMPLETA per il montaggio del collettore
  • VALVOLA MISCELATRICE TERMOSTATICA regolabile da ¾"
  • TANICA DI GLICOLE premiscelato da 20 kg
  • 6 STAFFE PER COPPI E TEGOLE per l'installazione complanare su tetti a falda con relativi accessori di fissaggio

Conto Termico 2.0: può usufruire dell’agevolazione prevista dal nuovo Conto Termico 2.0.
Verifica l’incentivo per la tua zona climatica.

...

Kit 4 staffe per coppi/tegole a "L" per tetti lisci per Collettore Piano CP4 XL/M   Cod.3.022776

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe
...

Kit 4 staffe per coppi/tegole a forare per Collettore Piano CP4 XL/M   Cod.3.019105

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe, 4 viti INOX M12 x 350 con dadi flangiati.

Libretto istruzioni
...

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022749

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit base installazione libera a 45° per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022674

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit ampliamento installazione libera a 45° per Collettore Piano CP4 XL/M in verticale   Cod.3.022677

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit installazione libera a 45° per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022750

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in orizzontale ed eventualmente il Kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale e in orizzontale con deflusso sotto la cornice   Cod.3.025477

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit da incasso per 1 Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.022213

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.023028

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit di sfiato e raccordo Ø 22 per Collettore Piano CP4 XL/M in orizzontale   Cod.3.022849

Questo kit è da utilizzare nelle applicazioni con Collettori Piani CP4 XL/M in orizzontale.
...

Kit 2 tappi per Collettore Piano CP4 XL/M   Cod.3.020364

Il kit comprende:
2 tappi con tenuta meccanica per chiusura raccordi inutilizzati del Collettore Piano CP4 XL/M.


...

Kit tubo collegamento per collettori in rame Ø 18   Cod.3.019089

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare.
...

Kit tubo collegamento per collettori in acciaio DN 16   Cod.3.019125

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit tubo collegamento per collettori in acciaio DN 20   Cod.3.020354

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit dadi 1" per tubo in acciaio DN 20 per collegamento ai gruppi di circolazione   Cod.3.021009

Necessario per installare il rispettivo gruppo solare.
Il kit non è necessario con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Kit dadi ¾" per tubo in acciaio DN 16 per collegamento ai collettori solari   Cod.1.027255

Questi kit non sono necessari con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Kit dadi 1" per tubo in acciaio DN 16 per collegamento ai gruppi di circolazione   Cod.3.019981

Necessario per installare il rispettivo gruppo solare.
Il kit non è necessario con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Telo di copertura per Collettore Piano CP4 XL   Cod.1.033271

Consente di coprire il collettore per garantirne l'integrità fino all'operazione di riempimento.
...

Stazione pompa caricamento impianto   Cod.3.018742

Ideale per effettuare correttamente il riempimento impianto solare a circolazione forzata, con la soluzione acqua-glicole.

Il presente pacchetto solare, finalizzato alla produzione di acqua calda sanitaria, è composto da:

  • 2 COLLETTORI PIANI CP4 XL (2,52 m2 lordi ciascuno) completi di 1 telaio di supporto in alluminio per due collettori in installazione verticale
  • UNITÀ BOLLITORE INOXSTOR V2 da 300 litri in acciaio Inox per produzione di acqua calda sanitaria, coibentata a doppio serpentino in acciaio Inox comprensiva di sonda NTC per collegamento caldaia Immergas < 35 kW, di staffe per l'installazione del relativo gruppo di circolazione e valvola di ritegno. È possibile montare direttamente sul bollitore il gruppo di circolazione singolo a basso consumo e la centralina di regolazione.
    L'utilizzo di questa Unità Bollitore comporta l'installazione di un vaso espansione sanitario e di una valvola di sicurezza opportunamente dimensionati, non compresi nella fornitura
  • GRUPPO DI CIRCOLAZIONE SINGOLO A BASSO CONSUMO con valvola di sicurezza 6 bar e regolatore di portata (1-6 l/min), con relativo kit di collegamento
  • CENTRALINA DI REGOLAZIONE con sonde temperatura (Unità Bollitore e Collettore)
  • VASO DI ESPANSIONE da 18 litri con accessori
  • RACCORDERIA IDRAULICA COMPLETA per il montaggio del collettore
  • VALVOLA MISCELATRICE TERMOSTATICA regolabile da ¾"
  • TANICA DI GLICOLE premiscelato da 20 kg
  • 6 STAFFE PER COPPI E TEGOLE per l'installazione complanare su tetti a falda con relativi accessori di fissaggio

Conto Termico 2.0: può usufruire dell’agevolazione prevista dal nuovo Conto Termico 2.0.
Verifica l’incentivo per la tua zona climatica.

...

Kit 4 staffe per coppi/tegole a "L" per tetti lisci per Collettore Piano CP4 XL/M   Cod.3.022776

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe
...

Kit 4 staffe per coppi/tegole a forare per Collettore Piano CP4 XL/M   Cod.3.019105

Permette di installare i collettori piani su varie tipologie di tetti a falda in modo complanare. Per il fissaggio occorre prevedere opportuni viti/tasselli in base alla tipologia del tetto.
Aggiungere il kit 3.022922 in tutte le installazioni ove non è stato fornito un pacchetto solare completo.
Il kit comprende:
4 staffe, 4 viti INOX M12 x 350 con dadi flangiati.

Libretto istruzioni
...

Kit telaio sopra tegole per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022749

L'installazione sopra tegole su tetti a falda prevede l'utilizzo di appositi telai di supporto che consistono in 2 profili orizzontali in alluminio sui quali viene fissato il Collettore Piano CP4 XL/M.
Per il fissaggio dei telai occorre utilizzare le relative staffe di sostegno.
...

Kit base installazione libera a 45° per 1 Collettore Piano CP4 XL/M in verticale   Cod.3.022674

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit ampliamento installazione libera a 45° per Collettore Piano CP4 XL/M in verticale   Cod.3.022677

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in verticale ed eventualmente il kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit installazione libera a 45° per 1 Collettore Piano CP4 XL/M in orizzontale   Cod.3.022750

L'installazione libera su tetti piani, terrazzi o a terra con inclinazione a 45°, prevede l'utilizzo di appositi profili in alluminio che consentono l'installazione dei Collettori Piani CP4 XL/M. Per il relativo fissaggio occorre avvalersi di opportuni sistemi di ancoraggio in base alla portanza dell'installazione all'azione degli agenti atmosferici, in particolare del vento.
In aggiunta ai kit occorre inoltre prevedere il kit telaio di supporto per Collettore Piano CP4 XL/M in orizzontale ed eventualmente il Kit collegamento telaio CP4 XL/M aggiuntivo.
Libretto istruzioni
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale e in orizzontale con deflusso sotto la cornice   Cod.3.025477

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit da incasso per 1 Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.022213

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit estensione cornice incasso per Collettore Piano CP4 XL/M in verticale con deflusso sotto la cornice   Cod.3.023028

L'installazione da incasso su tetti a falda si avvale di kit che permettono di integrare nel tetto i Collettori Piani CP4 XL/M. Il fissaggio del collettore viene eseguito direttamente sul solaio di copertura (senza l'utilizzo di telaio di supporto) e attorno verrà posizionata la cornice di tenuta mediante sistemi di ancoraggio da prevedere in base al tipo di copertura.
Libretto istruzioni
...

Kit di sfiato e raccordo Ø 22 per Collettore Piano CP4 XL/M in orizzontale   Cod.3.022849

Questo kit è da utilizzare nelle applicazioni con Collettori Piani CP4 XL/M in orizzontale.
...

Kit 2 tappi per Collettore Piano CP4 XL/M   Cod.3.020364

Il kit comprende:
2 tappi con tenuta meccanica per chiusura raccordi inutilizzati del Collettore Piano CP4 XL/M.


...

Kit tubo collegamento per collettori in rame Ø 18   Cod.3.019089

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare.
...

Kit tubo collegamento per collettori in acciaio DN 16   Cod.3.019125

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit tubo collegamento per collettori in acciaio DN 20   Cod.3.020354

2 Tubi coibentati di lunghezza 15 m comprensivi di cavo sonda temperatura collettore solare e raccorderia idraulica.
...

Kit dadi 1" per tubo in acciaio DN 20 per collegamento ai gruppi di circolazione   Cod.3.021009

Necessario per installare il rispettivo gruppo solare.
Il kit non è necessario con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Kit dadi ¾" per tubo in acciaio DN 16 per collegamento ai collettori solari   Cod.1.027255

Questi kit non sono necessari con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Kit dadi 1" per tubo in acciaio DN 16 per collegamento ai gruppi di circolazione   Cod.3.019981

Necessario per installare il rispettivo gruppo solare.
Il kit non è necessario con l'utilizzo di tubazioni in acciaio Inox Immergas.
...

Telo di copertura per Collettore Piano CP4 XL   Cod.1.033271

Consente di coprire il collettore per garantirne l'integrità fino all'operazione di riempimento.
...

Stazione pompa caricamento impianto   Cod.3.018742

Ideale per effettuare correttamente il riempimento impianto solare a circolazione forzata, con la soluzione acqua-glicole.
