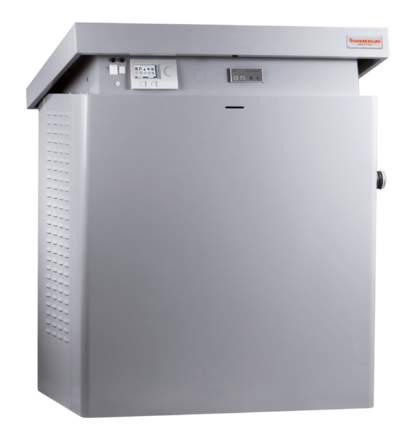

Caldaia basamento modulare a condensazione, multibruciatore.
Ideale per spazi di centrale ridotti grazie allo straordinario rapporto potenza/dimensioni/peso.
Caratteristiche tecniche ARES 440 TEC ErP |
|
|---|---|
| Codice | 3.025687 |
| custom | Array |
| custom2 | Array |
| Potenza utile riscaldamento rif. 80/60 °C kW | 424,3 |
| Potenza utile riscaldamento rif. 50/30 °C kW | 445,4 |
| Rendimento utile al 100% Pn rif. 80/60 °C | 98,2% |
| Rendimento utile al 100% Pn rif. 50/30 °C | 103,1% |
| Dimensioni (HxLxP) mm | 1448 x 1087 x 946 |
| Campo di modulazione | 5 - 100% |
Caratteristiche tecniche ARES 440 TEC ErP |
|
|---|---|
| Codice | 3.025687 |
| Plus di prodotto | HYDROGEN READY 20% |
| Plus di prodotto | BIM READY |
| Potenza utile riscaldamento rif. 80/60 °C kW | 424,3 |
| Potenza utile riscaldamento rif. 50/30 °C kW | 445,4 |
| Rendimento utile al 100% Pn rif. 80/60 °C | 98,2% |
| Rendimento utile al 100% Pn rif. 50/30 °C | 103,1% |
| Dimensioni (HxLxP) mm | 1448 x 1087 x 946 |
| Campo di modulazione | 5 - 100% |
RISPARMIO
Incentivi: può beneficiare del Conto Termico 2.0 per le Pubbliche Amministrazioni.
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Massima efficienza: l'ampio campo di modulazione della caldaia, fino a 1:40, consente altissimi rendimenti stagionali.
TECNOLOGIA
Grande silenziosità: l'innovativa tecnologia produce un'emisione sonora inferiore ai 49 dBA.

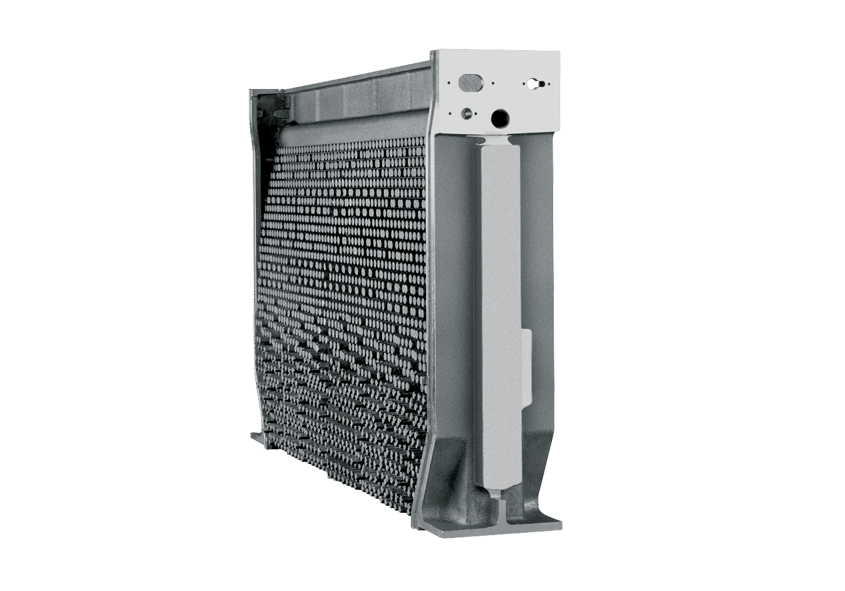

Tante caldaie in una: monoblocco multibruciatore che unisce più elementi termici indipendenti fra loro, gestiti da un'unica logica di controllo elettronico.
COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di ficienza energetica elevate.
Classe ecologica 5 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto (NOX).
INSTALLAZIONE
Grande flessibilità: con un unico kit sicurezza INAIL, è possibile abbinare idraulicamente fino a 8 caldaie in batteria e predisporre l'impianto per la telegestione e il telecontrollo. Omologata per funzionare all'interno e all'esterno a cielo aperto. Protezione elettrica IPX5D. Antigelo di serie fino a -5 °C.
Per installazione in batteria di ARES PRO-TEC (fino a 8 generatori).
Comprende scheda BCM esterna, visualizzatore/programmatore, alimentatore 24 V, sonda esterna.
La scheda è concepita come supporto multifunzione per ARES PRO-TEC, i suoi ingressi la rendono adatta a diverse applicazioni, ad esempio:
- Circuiti di riscaldamento diretti o miscelati;
- Acqua calda sanitaria con accumulo;
- Acqua calda sanitaria con scambiatore a piastre;
- Acqua calda sanitaria con scambiatore a paistre e valvola miscelatrice;
- Collettore solare con serbatoio
- Sonda collettori solari optional, da ordinare a parte.
Comprende 3 sonde NTC, è possibile pilotare fino ad un massimo di 4 schede SHC (3 optional + 1 di serie con ARES PRO).
Alimentatore a bassa tensione 24 V in caso di inserimento a quadro (in centrale termica) dei moduli multifunzione SHC.
CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.
CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.
Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.
Per ricarica completa del kit passivatore di condensa (cod. 3.023662).
Il seguente kit integra un filtro a "Y", una pompa in classe A modulante, un separatore idraulico e le seguenti sicurezze INAIL:
indicatore di pressione con tubo ammortizzatore e rubinetto porta-manometro, termometro, pozzetti di ispezione, tronchetti G 1¼" per l'inserimento valvole di sicurezza, termostato di sicurezza, pressostato di minima a riarmo manuale, tronchetto supplementare G 1'', pressostato di sicurezza e flussostato differenziale.
Il kit non è comprensivo di vaso di espansione collaudato, valvola di sicurezza (2 per modelli da 660/770/900 kW), rubinetto di scarico e manometro perchè da dimensionare in base alle caratteristiche dell'impianto.
Da utilizzarsi principalmente quando la progettazione dimensiona autonomamente il circolatore. Il kit sicurezze INAIL integra:
indicatore di pressione con tubo ammortizzatore e rubinetto porta-manometro, termometro, pozzetti di ispezione, tronchetti G 1¼" per l'inserimento valvole di sicurezza, termostato di sicurezza, pressostato di minima a riarmo manuale, tronchetto supplementare G 1'', pressostato di sicurezza e flussostato differenziale.
Il kit, che integra un filtro a "Y", non è comprensivo di vaso di espansione collaudato, valvola di sicurezza, rubinetto di scarico e manometro perchè da dimensionare in base alle caratteristiche dell'impianto.
Da utilizzarsi principalmente quando la progettazione dimensiona autonomamente il circolatore.
In caso di installazione all'esterno dei kit sicurezze INAIL e separatore idraulico (completi anche di circolatore), sono disponibili appositi box di copertura, per garantire la protezione dagli agenti atmosferici.
Ideale per situazioni impiantistiche dove occorre separare completamente il circuito primario di caldaia da quello dell'impianto, come ad esempio in presenza di impianti datati con alto rischio di sporcizia all'interno del circuito, disgiunzioni fra circuiti a vaso aperto/vaso chiuso oppure per consentire l'utilizzo del liquido antigelo in quantità più limitate in caso di installazione della caldaia all'esterno.
Il kit integra uno scambiatore a piastre in acciaio Inox 316 L, pompa in classe A modulante, vaso espansione 8 litri (vers. 200/350 kW) e 24 litri (vers. 440/900 kW), valvola automatica sfogo aria, tubo mandata/ritorno, rubinetto di scarico, flange/adattatori, raccordi, elementi di supporto regolabili e le seguenti sicurezze INAIL: valvola di sicurezza (2 per modelli da 660/770/900) e manometro rubinetto INAIL 3 vie ½", tubo ammortizzatore per manometro, termometro con pozzetto, pressostato di minima riarmo manuale, pressostato di sicurezza, termostato immersione, pozzetto controllo, raccordo M/F ½", flussostato a paletta e tronchetti adattatori.
In caso di installazione all'esterno dei kit sicurezze INAIL completi di circolatore e scambiatore a piastre, sono disponibili appositi box di copertura, per garantire la protezione dagli agenti atmosferici.
RISPARMIO
Incentivi: può beneficiare del Conto Termico 2.0 per le Pubbliche Amministrazioni.
Sgravi fiscali: può usufruire delle detrazioni fiscali in vigore.
Massima efficienza: l'ampio campo di modulazione della caldaia, fino a 1:40, consente altissimi rendimenti stagionali.
TECNOLOGIA
Grande silenziosità: l'innovativa tecnologia produce un'emisione sonora inferiore ai 49 dBA.
Tante caldaie in una: monoblocco multibruciatore che unisce più elementi termici indipendenti fra loro, gestiti da un'unica logica di controllo elettronico.
COMPATIBILITÀ AMBIENTALE
Tecnologia eco-compatibile: rispetta le Direttive Europee ErP e ELD, consente di raggiungere classi di ficienza energetica elevate.
Classe ecologica 5 (Norme Europee UNI 297 e 483): la migliore per ridotte emissioni di ossidi di azoto (NOX).
INSTALLAZIONE
Grande flessibilità: con un unico kit sicurezza INAIL, è possibile abbinare idraulicamente fino a 8 caldaie in batteria e predisporre l'impianto per la telegestione e il telecontrollo. Omologata per funzionare all'interno e all'esterno a cielo aperto. Protezione elettrica IPX5D. Antigelo di serie fino a -5 °C.
Per installazione in batteria di ARES PRO-TEC (fino a 8 generatori).
Comprende scheda BCM esterna, visualizzatore/programmatore, alimentatore 24 V, sonda esterna.
La scheda è concepita come supporto multifunzione per ARES PRO-TEC, i suoi ingressi la rendono adatta a diverse applicazioni, ad esempio:
- Circuiti di riscaldamento diretti o miscelati;
- Acqua calda sanitaria con accumulo;
- Acqua calda sanitaria con scambiatore a piastre;
- Acqua calda sanitaria con scambiatore a paistre e valvola miscelatrice;
- Collettore solare con serbatoio
- Sonda collettori solari optional, da ordinare a parte.
Comprende 3 sonde NTC, è possibile pilotare fino ad un massimo di 4 schede SHC (3 optional + 1 di serie con ARES PRO).
Alimentatore a bassa tensione 24 V in caso di inserimento a quadro (in centrale termica) dei moduli multifunzione SHC.
CRONO 7 è un cronotermostato ambiente ON-OFF che consente la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.
CRONO 7 WIRELESS è un cronotermostato ambiente digitale ON-OFF senza fili in cui la trasmissione dei dati avviene in radiofrequenza con una base ricevente collegata alla caldaia. Con questo dispositivo è possibile realizzare la programmazione settimanale su 2 livelli di temperatura ambiente, comfort e ridotta. Abbinabile a tutte le caldaie Immergas.
Necessario per neutralizzare l’acidità della condensa. Comprensivo di granulato.
Per ricarica completa del kit passivatore di condensa (cod. 3.023662).
Il seguente kit integra un filtro a "Y", una pompa in classe A modulante, un separatore idraulico e le seguenti sicurezze INAIL:
indicatore di pressione con tubo ammortizzatore e rubinetto porta-manometro, termometro, pozzetti di ispezione, tronchetti G 1¼" per l'inserimento valvole di sicurezza, termostato di sicurezza, pressostato di minima a riarmo manuale, tronchetto supplementare G 1'', pressostato di sicurezza e flussostato differenziale.
Il kit non è comprensivo di vaso di espansione collaudato, valvola di sicurezza (2 per modelli da 660/770/900 kW), rubinetto di scarico e manometro perchè da dimensionare in base alle caratteristiche dell'impianto.
Da utilizzarsi principalmente quando la progettazione dimensiona autonomamente il circolatore. Il kit sicurezze INAIL integra:
indicatore di pressione con tubo ammortizzatore e rubinetto porta-manometro, termometro, pozzetti di ispezione, tronchetti G 1¼" per l'inserimento valvole di sicurezza, termostato di sicurezza, pressostato di minima a riarmo manuale, tronchetto supplementare G 1'', pressostato di sicurezza e flussostato differenziale.
Il kit, che integra un filtro a "Y", non è comprensivo di vaso di espansione collaudato, valvola di sicurezza, rubinetto di scarico e manometro perchè da dimensionare in base alle caratteristiche dell'impianto.
Da utilizzarsi principalmente quando la progettazione dimensiona autonomamente il circolatore.
In caso di installazione all'esterno dei kit sicurezze INAIL e separatore idraulico (completi anche di circolatore), sono disponibili appositi box di copertura, per garantire la protezione dagli agenti atmosferici.
Ideale per situazioni impiantistiche dove occorre separare completamente il circuito primario di caldaia da quello dell'impianto, come ad esempio in presenza di impianti datati con alto rischio di sporcizia all'interno del circuito, disgiunzioni fra circuiti a vaso aperto/vaso chiuso oppure per consentire l'utilizzo del liquido antigelo in quantità più limitate in caso di installazione della caldaia all'esterno.
Il kit integra uno scambiatore a piastre in acciaio Inox 316 L, pompa in classe A modulante, vaso espansione 8 litri (vers. 200/350 kW) e 24 litri (vers. 440/900 kW), valvola automatica sfogo aria, tubo mandata/ritorno, rubinetto di scarico, flange/adattatori, raccordi, elementi di supporto regolabili e le seguenti sicurezze INAIL: valvola di sicurezza (2 per modelli da 660/770/900) e manometro rubinetto INAIL 3 vie ½", tubo ammortizzatore per manometro, termometro con pozzetto, pressostato di minima riarmo manuale, pressostato di sicurezza, termostato immersione, pozzetto controllo, raccordo M/F ½", flussostato a paletta e tronchetti adattatori.
In caso di installazione all'esterno dei kit sicurezze INAIL completi di circolatore e scambiatore a piastre, sono disponibili appositi box di copertura, per garantire la protezione dagli agenti atmosferici.
