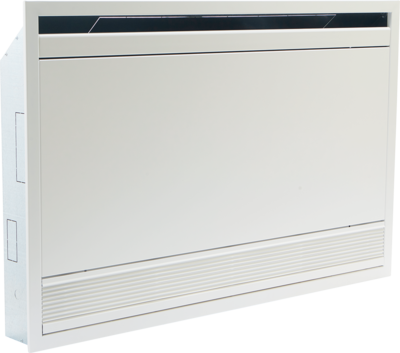

HYDRO IN 400

Ventilconvettore idronico da incasso.
Più spazio alla abitabilità
Grande flessibilità di installazione
Riscaldamento e raffrescamento

Caratteristiche tecniche HYDRO IN 400
Codice 3.029842
Potenza utile riscaldamento max velocità 45/40 °C kW 2,17
Potenza utile raffrescamento max velocità 7/12 °C kW 1,77
Dimensioni (HxLxP) mm 655 x 725 x 126
Portata d'acqua 7/12 °C l/h 304
Peso a vuoto kg 12,0

Caratteristiche tecniche HYDRO IN 400
Codice 3.029842
Potenza utile riscaldamento max velocità 45/40 °C kW 2,17
Potenza utile raffrescamento max velocità 7/12 °C kW 1,77
Dimensioni (HxLxP) mm 655 x 725 x 126
Portata d'acqua 7/12 °C l/h 304
Peso a vuoto kg 12,0

Gallery

Cerca il centro assistenza più vicino

La gamma di ventilconvettori idronici HYDRO IN risulta idonea per installazione da incasso a parete, soffitto o in controsoffitto grazie alla profondità ridotta. Si adattano in qualsiasi contesto abitativo, anche nelle camere da letto, per la loro notevole silenziosità.
Si caratterizzano per:

  • Ridotto impatto estetico
  • Attacchi mandata e ritorno sul lato sinistro (con possibilità di inversione a destra)
  • Rispondono ad ogni esigenza progettuale (a parete, a soffitto, in controsoffitto)
  • Bassissimo impatto sonoro grazie al ventilatore tangenziale e al motore INVERTER DC
  • Adattatori piani di serie e attacchi idraulici da 3/4"
  • Detentori di serie per bilanciamento perdite di carico
  • Sistema di raccolta condensa di serie per installazione verticale o orizzontale
...

Kit scheda elettronica per modulazione continua HYDRO FS/HYDRO IN   Cod.3.030876

il kit è da prevedere in abbinamento ai kit pannello comandi a muro modulanti con sonda ambiente cod. 3.030877 e 3.030878; si installa all'interno del ventilconvettore e consente di gestire il motore con funzionamento modulante continuo.

Dispone di uscita a 230 V per il controllo dell'elettrovalvola.

...

Kit scheda universale per termoregolazione commerciale per HYDRO FS/HYDRO IN   Cod.3.028511

Il kit è composto da una scheda da montare a bordo macchina che consente di gestire il motore ventilatore, con velocità fisse. Dispone di una uscita a 230 V per il pilotaggio dell'elettrovalvola acqua in estate e inverno.

...

Kit scheda di richiesta 0-10 V per HYDRO FS/HYDRO IN   Cod.3.028512

Il kit scheda di richiesta consente di gestire il motore ventilatore con velocità modulante attraverso un ingresso analogico 0-10 V DC.

...

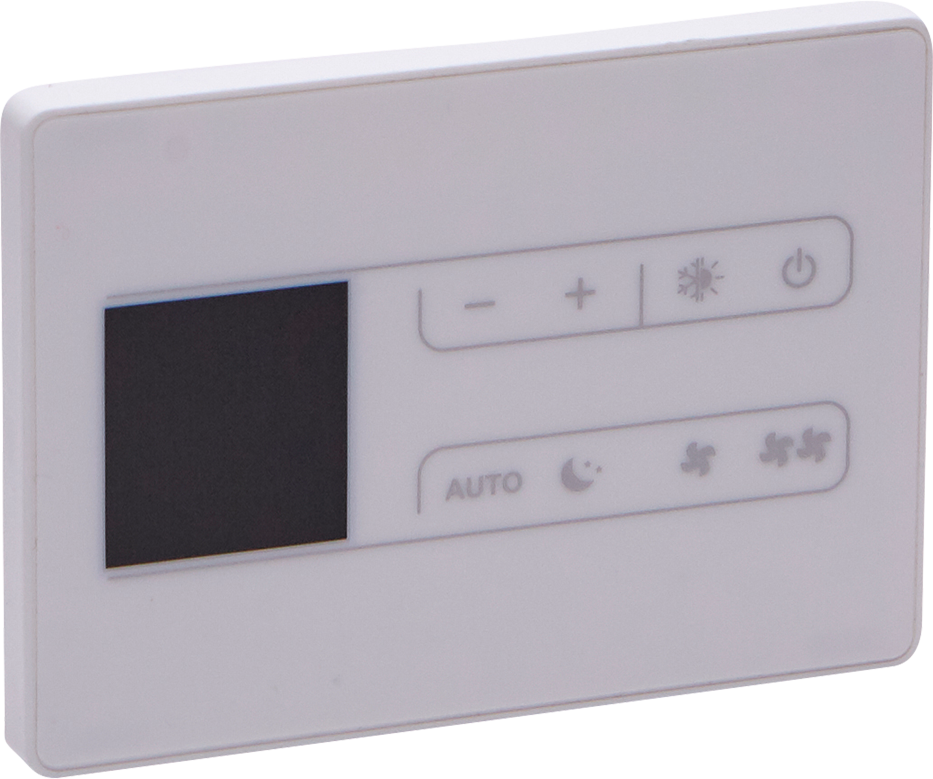

Kit pannello comandi a muro modulante con sonda ambiente HYDRO IN-FS (colore bianco)   Cod.3.030878

Il kit è comprensivo di pannello di controllo con logica PI e sonda ambiente per il controllo fino a 30 unità.
Da abbinare al kit scheda elettronica per modulazione continua cod. 3.030876. Regolazione della temperatura in caldo e freddo a velocità modulante del motore. Dispone di uscita a 230 V per il controllo dell’elettrovalvola acqua e di ingresso presenza per la disattivazione in modalità standby (ad esempio per contatto finestra o badge di presenza camera d’albergo).

...

Kit pannello comandi a muro modulante con sonda ambiente HYDRO IN-FS (colore nero)   Cod.3.030877

Il kit è comprensivo di pannello di controllo con logica PI e sonda ambiente per il controllo fino a 30 unità.
Da abbinare al kit scheda elettronica per modulazione continua cod. 3.030876. Regolazione della temperatura in caldo e freddo a velocità modulante del motore. Dispone di uscita a 230 V per il controllo dell’elettrovalvola acqua e di ingresso presenza per la disattivazione in modalità standby (ad esempio per contatto finestra o badge di presenza camera d’albergo).

...

Kit gruppo valvola 2 vie per HYDRO FS/HYDRO IN   Cod.3.028507

E' composta da una valvola automatica con testina termoelettrica e da un detentore dotato di regolazione micrometrica per bilanciare le perdite di carico dell'impianto.


...

Kit gruppo valvola 3 vie per HYDRO FS/HYDRO IN   Cod.3.028508

E' composta da una valvola deviatrice 3 a vie  con testina termoelettrica, tubo di by-pass e da un detentore dotato di regolazione micrometrica per bilanciare le perdite di carico dell'impianto.


...

Kit cavo collegamento attacchi idraulici da SX a DX per HYDRO FS/HYDRO IN   Cod.3.029834

Nel caso si voglia invertire la posizione degli attacchi idraulici della batteria dal lato sinistro a quello destro dell'apparecchio, la scatola dei collegamenti elettrici viene anch'essa invertita, ma essendo il motore del ventilatore vincolato come posizione, si rende necessario utilizzare l'apposito kit cavo.




...

Cassaforma per installazione ad incasso HYDRO IN 400   Cod.3.029877

Cassaforma per installazione ad incasso in lamiera zincata per essere inserita nelle pareti o nel soffitto in cui alloggiare HYDRO IN 400.
Dimensioni (H x L x P) 725 x 915 x 142 mm




Libretto istruzioni
...

Pannello estetico per installazione da incasso a parete HYDRO IN 400   Cod.3.029882

Per installazione da incasso a parete per HYDRO IN 400.
Di colore bianco opaco RAL 9003, comprensivo di griglia di aspirazione e aletta di mandata regolabile.
Dimensioni (H x L x spessore cornice) 754 x 972 x 9 mm




...

Pannello estetico per installazione da incasso a soffitto HYDRO IN 400   Cod.3.029887

Per installazione da incasso a soffitto per HYDRO IN 400.
Di colore bianco opaco RAL 9003, comprensivo di griglia di aspirazione.
Dimensioni (H x L x spessore cornice) 754 x 972 x 9 mm




...

Canale telescopico di mandata aria per HYDRO IN 400   Cod.3.029852

Canale telescopico di mandata aria per HYDRO IN 400.
Regolabile per adattarsi all’installazione. Realizzato in lamiera zincata e rivestito internamente con isolante per evitare condensa.




...

Griglia di mandata aria con profilo diritto per HYDRO IN 400   Cod.3.029862

Griglia di mandata aria con profilo diritto per HYDRO IN 400.
In alluminio con doppio filare di alette per la regolazione sia in orizzontale che in verticale del flusso dell’aria.




...

Griglia di mandata aria con profilo ricurvo per HYDRO IN 400   Cod.3.029892

Griglia di mandata aria con profilo ricurvo per HYDRO IN 400.
Realizzata in alluminio. La geometria delle alette è progettata per consentire un confortevole flusso dell'aria.




...

Griglia di aspirazione aria con profilo diritto per HYDRO IN 400   Cod.3.029867

Griglia di aspirazione aria con profilo diritto per HYDRO IN 400.
In alluminio con doppio filare di alette per la regolazione sia in orizzontale che in verticale del flusso dell’aria.




...

Griglia di aspirazione aria con profilo ricurvo per HYDRO IN 400   Cod.3.029872

Griglia di aspirazione aria con profilo ricurvo per HYDRO IN 400.
In alluminio. Il profilo ricurvo maschera completamente l'interno fornendo maggiore eleganza all'applicazione.




...

Curva di mandata aria a 90° per HYDRO IN 400   Cod.3.029857

Curva di mandata aria a 90° per HYDRO IN 400.
Realizzata in lamiera zincata e rivestita internamente con isolante per evitare condensa. Consente di convogliare il flusso dell’aria proveniente dal terminale, verso la bocchetta disposta ad angolo retto rispetto alla bocca di uscita dell’aria.




...

Raccordo per aspirazione aria per HYDRO IN 400   Cod.3.029847

Raccordo per aspirazione aria per HYDRO IN 400.





La gamma di ventilconvettori idronici HYDRO IN risulta idonea per installazione da incasso a parete, soffitto o in controsoffitto grazie alla profondità ridotta. Si adattano in qualsiasi contesto abitativo, anche nelle camere da letto, per la loro notevole silenziosità.
Si caratterizzano per:

  • Ridotto impatto estetico
  • Attacchi mandata e ritorno sul lato sinistro (con possibilità di inversione a destra)
  • Rispondono ad ogni esigenza progettuale (a parete, a soffitto, in controsoffitto)
  • Bassissimo impatto sonoro grazie al ventilatore tangenziale e al motore INVERTER DC
  • Adattatori piani di serie e attacchi idraulici da 3/4"
  • Detentori di serie per bilanciamento perdite di carico
  • Sistema di raccolta condensa di serie per installazione verticale o orizzontale
...

Kit scheda elettronica per modulazione continua HYDRO FS/HYDRO IN   Cod.3.030876

il kit è da prevedere in abbinamento ai kit pannello comandi a muro modulanti con sonda ambiente cod. 3.030877 e 3.030878; si installa all'interno del ventilconvettore e consente di gestire il motore con funzionamento modulante continuo.

Dispone di uscita a 230 V per il controllo dell'elettrovalvola.

...

Kit scheda universale per termoregolazione commerciale per HYDRO FS/HYDRO IN   Cod.3.028511

Il kit è composto da una scheda da montare a bordo macchina che consente di gestire il motore ventilatore, con velocità fisse. Dispone di una uscita a 230 V per il pilotaggio dell'elettrovalvola acqua in estate e inverno.

...

Kit scheda di richiesta 0-10 V per HYDRO FS/HYDRO IN   Cod.3.028512

Il kit scheda di richiesta consente di gestire il motore ventilatore con velocità modulante attraverso un ingresso analogico 0-10 V DC.

...

Kit pannello comandi a muro modulante con sonda ambiente HYDRO IN-FS (colore bianco)   Cod.3.030878

Il kit è comprensivo di pannello di controllo con logica PI e sonda ambiente per il controllo fino a 30 unità.
Da abbinare al kit scheda elettronica per modulazione continua cod. 3.030876. Regolazione della temperatura in caldo e freddo a velocità modulante del motore. Dispone di uscita a 230 V per il controllo dell’elettrovalvola acqua e di ingresso presenza per la disattivazione in modalità standby (ad esempio per contatto finestra o badge di presenza camera d’albergo).

...

Kit pannello comandi a muro modulante con sonda ambiente HYDRO IN-FS (colore nero)   Cod.3.030877

Il kit è comprensivo di pannello di controllo con logica PI e sonda ambiente per il controllo fino a 30 unità.
Da abbinare al kit scheda elettronica per modulazione continua cod. 3.030876. Regolazione della temperatura in caldo e freddo a velocità modulante del motore. Dispone di uscita a 230 V per il controllo dell’elettrovalvola acqua e di ingresso presenza per la disattivazione in modalità standby (ad esempio per contatto finestra o badge di presenza camera d’albergo).

...

Kit gruppo valvola 2 vie per HYDRO FS/HYDRO IN   Cod.3.028507

E' composta da una valvola automatica con testina termoelettrica e da un detentore dotato di regolazione micrometrica per bilanciare le perdite di carico dell'impianto.


...

Kit gruppo valvola 3 vie per HYDRO FS/HYDRO IN   Cod.3.028508

E' composta da una valvola deviatrice 3 a vie  con testina termoelettrica, tubo di by-pass e da un detentore dotato di regolazione micrometrica per bilanciare le perdite di carico dell'impianto.


...

Kit cavo collegamento attacchi idraulici da SX a DX per HYDRO FS/HYDRO IN   Cod.3.029834

Nel caso si voglia invertire la posizione degli attacchi idraulici della batteria dal lato sinistro a quello destro dell'apparecchio, la scatola dei collegamenti elettrici viene anch'essa invertita, ma essendo il motore del ventilatore vincolato come posizione, si rende necessario utilizzare l'apposito kit cavo.




...

Cassaforma per installazione ad incasso HYDRO IN 400   Cod.3.029877

Cassaforma per installazione ad incasso in lamiera zincata per essere inserita nelle pareti o nel soffitto in cui alloggiare HYDRO IN 400.
Dimensioni (H x L x P) 725 x 915 x 142 mm




Libretto istruzioni
...

Pannello estetico per installazione da incasso a parete HYDRO IN 400   Cod.3.029882

Per installazione da incasso a parete per HYDRO IN 400.
Di colore bianco opaco RAL 9003, comprensivo di griglia di aspirazione e aletta di mandata regolabile.
Dimensioni (H x L x spessore cornice) 754 x 972 x 9 mm




...

Pannello estetico per installazione da incasso a soffitto HYDRO IN 400   Cod.3.029887

Per installazione da incasso a soffitto per HYDRO IN 400.
Di colore bianco opaco RAL 9003, comprensivo di griglia di aspirazione.
Dimensioni (H x L x spessore cornice) 754 x 972 x 9 mm




...

Canale telescopico di mandata aria per HYDRO IN 400   Cod.3.029852

Canale telescopico di mandata aria per HYDRO IN 400.
Regolabile per adattarsi all’installazione. Realizzato in lamiera zincata e rivestito internamente con isolante per evitare condensa.




...

Griglia di mandata aria con profilo diritto per HYDRO IN 400   Cod.3.029862

Griglia di mandata aria con profilo diritto per HYDRO IN 400.
In alluminio con doppio filare di alette per la regolazione sia in orizzontale che in verticale del flusso dell’aria.




...

Griglia di mandata aria con profilo ricurvo per HYDRO IN 400   Cod.3.029892

Griglia di mandata aria con profilo ricurvo per HYDRO IN 400.
Realizzata in alluminio. La geometria delle alette è progettata per consentire un confortevole flusso dell'aria.




...

Griglia di aspirazione aria con profilo diritto per HYDRO IN 400   Cod.3.029867

Griglia di aspirazione aria con profilo diritto per HYDRO IN 400.
In alluminio con doppio filare di alette per la regolazione sia in orizzontale che in verticale del flusso dell’aria.




...

Griglia di aspirazione aria con profilo ricurvo per HYDRO IN 400   Cod.3.029872

Griglia di aspirazione aria con profilo ricurvo per HYDRO IN 400.
In alluminio. Il profilo ricurvo maschera completamente l'interno fornendo maggiore eleganza all'applicazione.




...

Curva di mandata aria a 90° per HYDRO IN 400   Cod.3.029857

Curva di mandata aria a 90° per HYDRO IN 400.
Realizzata in lamiera zincata e rivestita internamente con isolante per evitare condensa. Consente di convogliare il flusso dell’aria proveniente dal terminale, verso la bocchetta disposta ad angolo retto rispetto alla bocca di uscita dell’aria.




...

Raccordo per aspirazione aria per HYDRO IN 400   Cod.3.029847

Raccordo per aspirazione aria per HYDRO IN 400.
